초소형 디지털 전류계 : JTOOL-TESTER-1 | |
| 특징 | | | JTOOL-TESTER-1은 3.3V~25V 범위 내에서 최대 1.5A까지 mA 단위로 전류 측정이 가능한 초소형 디지털 전류계입니다. 전압과 전류를 디스플레이 할 수 있으며, 크기가 작고 인터페이스가 간단하여 전압과 전류의 측정이 필요한 분야에 편리하게 사용할 수 있습니다. 또한, JTOOL-TESTER-1은 UART 출력 기능도 가지고 있어서 UART 커넥터를 통하여 측정된 데이터를 주기적으로 출력하여 주므로 외부 기기와의 연동도 가능합니다. - 1mA ~ 1.5A까지 측정가능한 정밀 디지털 전류계
- 전류, 전압/전류 디스플레이 모드 선택 제공 (선택 스위치)
- 2핀 헤더 입출력으로 연결 편리성 증대
- 측정 데이터의 UART 포트 출력 기능 내장
- 초소형으로 장착 공간 최소화 및 휴대성 강화
- 아두이노와 AVR 등 소규모 전원(5V)을 사용하는 전자기기의 전압/전류 측정 시 최적
|
| 규격 | | | - 입력 전압 측정 범위 : DC 3.3V ~ 25V)
- 입력 전류 측정 범위 : 0 ~ 1.5A (1mA 단위)
- 전류 측정 오차 : 1mA 또는 1% 수준
- 연결 형태 : (입력) 2.54mm 2핀 헤더(숫컷), (출력) 2.54mm 2핀 헤더(암컷)
- 출력 : (LCD) 4 digit 디스플레이, (UART) 3핀 헤더, 측정값 연속 출력
- 크기 : 56 X 18 X 11 mm
|

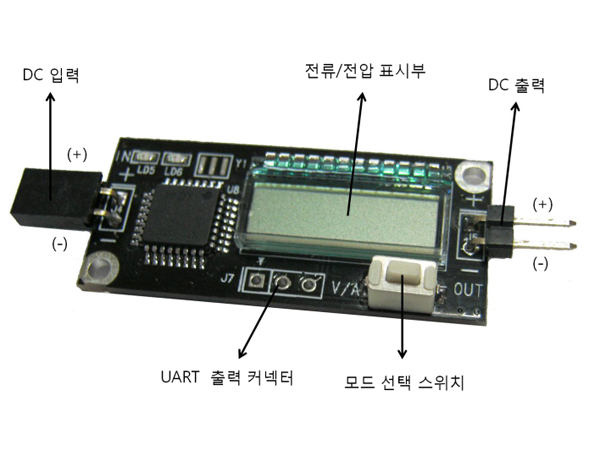

| 구조 | | |
|

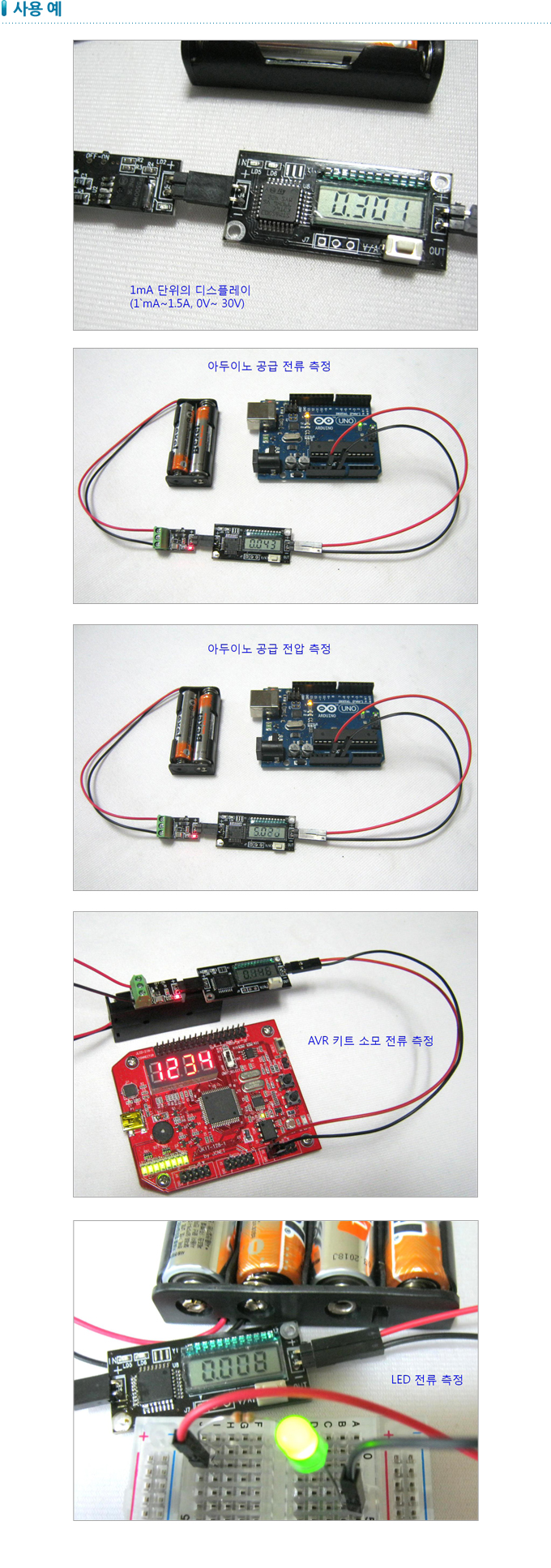

| 사용법 | | | - 측정하고자 하는 기기의 전원 소스를 JTOOL-TESTER-1의 입력 단자에 (+), (-)를 확인하고 연결합니다.
- 측정하고자 하는 기기를 JTOOL-TESTER-1의 출력 단자에 (+), (-)를 확인하고 연결합니다.
- LCD에 디스플레이되는 전류값(전압값)을 확인합니다. 전류값의 경우는 첫째자리 소수점을 포함한 A 단위로 표시되며, 소수 셋째자리까지 디스플레이되므로 mA 단위까지 측정이 가능합니다 전압값의 경우는 첫째자리 소수점을 포함한 V 단위로 표시되며, 소수 둘째자리까지 나타나고 마지막은 v 표시가 디스플레이됩니다.
- 모드 선택 스위치는 한 번 누를 때마다 디스플레이 모드가 변하고 이에 따라 아래와 같이 디스플레이 됩니다.
| 모드 | 디스플레이 형태 | | 전류계 모드 | 전류값 디스플레이 | | 전류계/전압계 모드 | 전류값과 전압값을 1초 단위로 번갈아 디스플레이 | - UART 출력 커넥터(TX, GND, RX)로는 측정된 전류 데이터가 TTL 레벨의 신호로 약 100ms 주기로 출력되므로 필요시 외부에서 이 신호를 입력 받아 사용할 수 있습니다.
| 신호선 | 기능 | | TX | 전류값 출력 신호 | | GND | 접지(Ground) 신호 | | RX | 입력 신호(사용하지 않음) |
|
